Опис: Високонапонски КСЛПЕ кабл КСЛПЕ изоловани електрични енергетски кабл
Спецификација врућег извоза: 240мм, 300мм2, 400мм2, 630мм2
Примена високонапонског КСЛПЕ кабла
ВН кабл за напајање може да се користи за електране и трафостанице. Погодан је за употребу у преносним и дистрибутивним водовима са називном фреквенцијом напона 48/66кВ,64/110кВ, 76/132кВ
Назив типа високонапонског КСЛПЕ кабла
ИЈЛВ02: унутрашњи омотач од валовитог алуминијума, ПВЦ омотач
ИЈЛВ03: унутрашњи омотач од валовитог алуминијума, ПЕ омотач
ИЈК02: Оловни унутрашњи омотач, ПВЦ јакна
ИЈК03: Оловни унутрашњи омотач, ПЕ јакна
Стандард: ГБ/Т 11017, ИЕЦ 60840
Овај производ од ГБ11017 [ГГ] куот;називни напон од 110 кВ бакра, кабл за напајање од КСЛПЕ алуминијума са језгром [ГГ] куот; и ИЕЦ60840 [ГГ] називни напон 30 кВ до 150 кВ тест изолације напонског кабла [ГГ] куот; стандардне.
Коришћење карактеристика
Називни напон снаге-фреквенције У0/У: 48/66кВ,64/110кВ,76/132кВ.
Макс. дозвољена стална радна температура проводника: 90ºЦ.
Макс. температура кратког споја проводника не сме бити већа од 250ºЦ (максимално трајање 5с).
Температура околине приликом инсталације не би требало да буде испод 0ºЦ.
Радијус савијања не би требало да буде мањи од 25 пута од пречника кабла.
Примена [ГГ] амп; Полагање место
За полагање у затвореном простору, подземно полагање директно укопано, у тунелу, цевоводу, способно да поднесе спољне механичке силе и одређену вучну силу.
Технички параметри:
Подручје секције | Дебљина изолације | Дебљина металног омотача | Дебљина омотача | Укупан пречник | Израчуната тежина кабла | Макс. Отпорност ДЦ проводника на 20°Ц |
бр.к мм2 | мм | мм | мм | мм | кг/км | Ω/км |
48/66 кВ | ||||||
1x185 | 14.5 | 2 | 4 | 68.3 | 5250 | 0.0991 |
1x240 | 14.5 | 2 | 4 | 76.7 | 5740 | 0.0754 |
1x300 | 14.5 | 2 | 4 | 79.1 | 6440 | 0.0601 |
1x400 | 14.5 | 2 | 4 | 82.3 | 7480 | 0.047 |
1x500 | 14.5 | 2 | 4 | 85.9 | 8750 | 0.0366 |
1x630 | 14.5 | 2 | 4 | 85.9 | 10360 | 0.0283 |
1x800 | 14.5 | 2 | 4 | 94.3 | 12260 | 0.0221 |
1x800 | 14.5 | 2 | 4 | 96.4 | 13790 | 0.0221 |
1x1000 | 14.5 | 2 | 4.5 | 102.8 | 15470 | 0.0176 |
1x1200 | 14.5 | 2 | 4.5 | 106.2 | 17580 | 0.0151 |
1x1400 | 14.5 | 2 | 5 | 110.4 | 20110 | 0.0129 |
1x1600 | 14.5 | 2 | 5 | 114.8 | 22510 | 0.0113 |
1x2000 | 14.5 | 2 | 5 | 121.8 | 27050 | 0.0009 |
64/110 кВ | ||||||
1x240 | 19 | 2 | 4 | 85 | 7750 | 0.0754 |
1x300 | 18.5 | 2 | 4 | 86.1 | 8360 | 0.0601 |
1x400 | 17.5 | 2 | 4 | 86.9 | 9120 | 0.047 |
1x500 | 17 | 2 | 4 | 89.1 | 10260 | 0.0366 |
1x630 | 16.5 | 2 | 4.5 | 92.1 | 11750 | 0.0283 |
1x800 | 16 | 2 | 4.5 | 95 | 13520 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 16 | 2.3 | 4.5 | 105.4 | 16760 | 0.0176 |
1x1200 | 16 | 2.3 | 5 | 109.8 | 18900 | 0.0151 |
1x1400 | 16 | 2.3 | 5 | 114 | 21530 | 0.0129 |
1x1600 | 16 | 2.3 | 5 | 117.4 | 23930 | 0.0113 |
1x2000 | 16 | 2.3 | 5 | 124.4 | 27750 | 0.0009 |
127/220 кВ | ||||||
1x300 | 27 | 2.4 | 5 | 112.5 | 10930 | 0.0601 |
1x400 | 27 | 2.4 | 5 | 118 | 11750 | 0.047 |
1x500 | 27 | 2.4 | 5 | 121.2 | 12880 | 0.0366 |
1x630 | 26 | 2.4 | 5 | 123 | 14320 | 0.0283 |
1x800 | 25 | 2.4 | 5 | 124.9 | 15720 | 0.0221 |
1x800 | 16 | 2 | 4.5 | 100 | 14320 | 0.0221 |
1x1000 | 24 | 2.6 | 5 | 129.4 | 20500 | 0.0176 |
1x1200 | 24 | 2.6 | 5 | 132.6 | 22810 | 0.0151 |
1x1400 | 24 | 2.6 | 5 | 136.8 | 25450 | 0.0129 |
1x1600 | 24 | 2.6 | 5 | 140.6 | 28050 | 0.0113 |
1x2000 | 24 | 2.8 | 5 | 147.5 | 32210 | 0.0009 |
Паковање високонапонског КСЛПЕ кабла:
Термички обрађен дрвени бубањ, челични дрвени бубањ или челични бубањ
Цртеж за 110кв бакарни проводник клпе изолован ВН кабл за напајање
Спецификације:
1) 66КВ -220кВ КСЛПЕ изоловани / бакар или алуминијум / валовити алуминијум обложени / ПВЦ
Висококвалитетни 66-220кВ КСЛПЕ изоловани кабл за напајање-
66КВ-220кВ КСЛПЕ изоловани кабл за напајање;
Конструкција:
Проводник: бакарни проводник, или алуминијумски проводник
КСЛПЕ изолација, валовити алуминијумски омотач, ПВЦ / ПЕ спољни омотач,
уздужни водоотпорни кабл за напајање
2) КСЛПЕ изолација, валовити алуминијумски омотач, ПВЦ / ПЕ спољни омотач,
уздужни водоотпорни рам отпоран кабл за напајање
3) КСЛПЕ изолација, валовити алуминијумски омотач, ПВЦ / ПЕ спољни омотач,
кабл за напајање
4) КСЛПЕ изолација, валовити алуминијумски омотач, ПВЦ / ПЕ спољни омотач,
ватроотпорни кабл за напајање

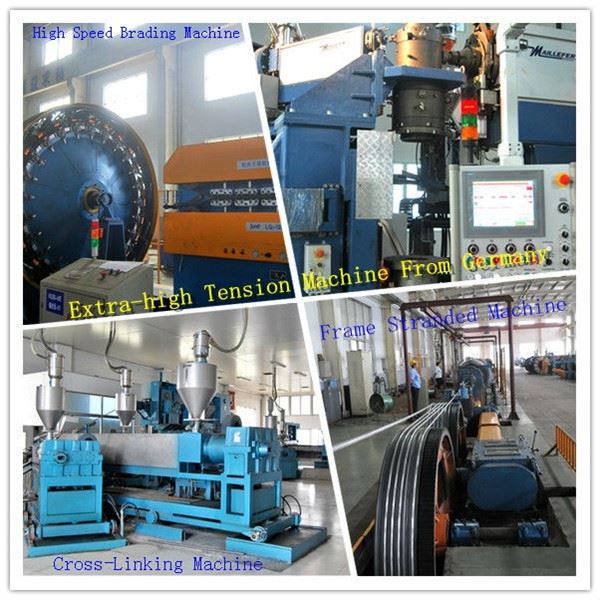

Добродошли у посету нашој фабрици

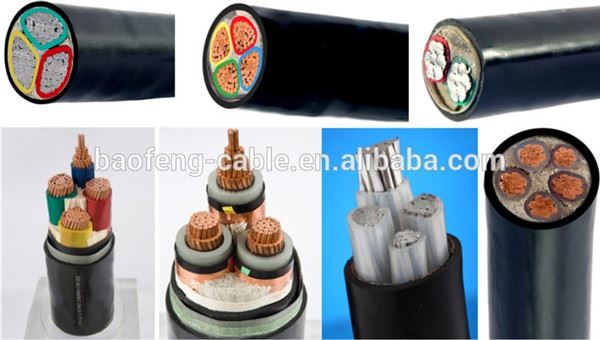

Неки популарни производи:
