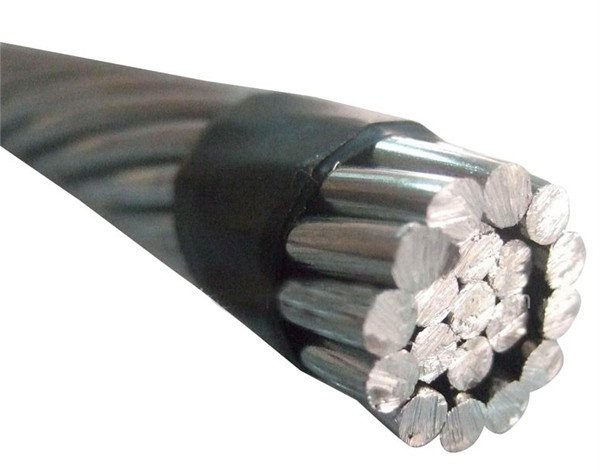

Ааац Цондуцтор

АААЦ проводник као наш врући продајни артикал, можемо производити према различитим стандардима као што су ГБ, ИЕЦ, БС, АСТМ, ДИН и тако даље. Више од 15 година искуства у пољу каблова за напајање, имамо тим инжењера који може дизајнирати одговарајући производ за енергетски пројекат.

Pošalji upit

Opis

АААЦАаац Проводник - Проводник од свих алуминијумских легура

1.Голи АААЦ проводник се обично користи за пројекат далековода.

2. Ми смо упознати са различитим међународним стандардима са ИЕЦ, БС, ДИН, АСТМ. Ми снабдевамо веома професионалну услугу за купца.

3. Паковање: у бубњевима у 2000м или 3000м према захтеву купца

4. Испорука: око 50 км производње дневно

АААЦЦондуцтор (ЈЛХА1)

Стандард: кинески стандард ГБ/Т 1179-2008

Номинал Аера мм2	Кодни број	Израчуната површина мм2	Број жица	Пречник		Ратед Стренгтх КН	Макс. ДЦ отпор на 20℃ ≤Ω/км
Номинал Аера мм2	Кодни број	Израчуната површина мм2	Број жица	Жица мм	ОД мм	Ратед Стренгтх КН	Макс. ДЦ отпор на 20℃ ≤Ω/км
20	16	18.6	7	1.84	5.52	6.04	1.7896
30	25	29.0	7	2.30	6.90	9.44	1.1453
45	40	46.5	7	2.91	8.72	15.10	0.7158
75	63	73.2	7	3.65	10.9	23.06	0.4545
120	100	116	19	2.79	14.0	37.76	0.2877
145	125	145	19	3.12	15.6	47.20	0.2302
185	160	186	19	3.53	17.6	58.56	0.1798
230	200	232	19	3.95	19.7	73.20	0.1439
300	250	290	19	4.41	22.1	91.50	0.1151
360	315	366	37	3.55	24.8	115.29	0.0916
465	400	465	37	4.00	28.0	146.40	0.0721
520	450	523	37	4.24	29.7	164.70	0.0641
580	500	581	37	4.47	31.3	183.00	0.0577
650	560	651	61	3.69	33.2	204.96	0.0516
720	630	732	61	3.91	35.2	230.58	0.0458
825	710	825	61	4.15	37.3	259.86	0.0407
930	800	930	61	4.40	39.6	292.80	0.0361
1050	900	1046	91	3.83	42.1	329.40	0.0321
1150	1000	1162	91	4.03	44.4	366.00	0.0289
1300	1120	1301	91	4.27	46.9	409.92	0.0258

АААЦЦондуцтор

Стандард: АСТМ Б399

Кодно име	Подручје		бр./пречник жице	Укупан пречник	Тежина	Називно прекидно оптерећење	Стандардна дужина
Кодно име	Номинална	Стварно	бр./пречник жице	Укупан пречник	Тежина	Називно прекидно оптерећење	Стандардна дужина
	МЦМ	мм2	мм	мм	Кг/км	КН	m±5%
Акрон	30.58	15.48	7/1.68	5.04	42.7	4.92	3000
Алтон	48.69	24.71	7/2.12	6.35	68.0	7.84	3000
Амес	77.47	39.22	7/2.67	8.02	108	12.45	2000
Азуса	123.3	62.38	7/3.37	10.11	172	18.97	2000
Анахеим	155.4	78.65	7/3.78	11.35	217	23.93	3000
Амхерст	195.7	99.22	7/4.25	12.75	273	30.18	2500
Савез	246.9	125.1	7/4.77	14.31	345	38.05	2000
Бутте	312.8	158.6	19/3.26	16.30	437	48.76	3000
Кантон	394.5	199.9	19/3.66	18.30	551	58.91	2500
Каиро	465.4	235.8	19/3.98	19.88	650	69.48	2000
Дариен	559.5	283.5	19/4.36	21.79	781	83.52	2000
Елгин	652.4	330.6	19/4.71	23.54	911	97.42	1500
Флинт	740.8	375.3	37/3.59	25.16	1035	108.21	3000
Греели	927.2	469.8	37/4.02	28.14	1295	135.47	2500

АААЦ проводник

Стандард: АСТМ Б399

Подручје		бр./пречник жице	Укупан пречник	Тежина	Називно прекидно оптерећење	Максимални ДЦ отпор на 20℃	Стандардна дужина
Номинална	Стварно	бр./пречник жице	Укупан пречник	Тежина	Називно прекидно оптерећење	Максимални ДЦ отпор на 20℃	Стандардна дужина
АВГ или МЦМ	мм2	мм	мм	Кг/км	КН	Ω/км	m±5%
6	13.30	7/1.554	4.67	37	4.22	2.5199	3500
4	21.15	7/1.961	5.89	58	6.71	1.5824	3000
2	33.63	7/2.474	7.42	93	10.68	0.9942	2500
1/0	53.48	7/3.119	9.36	148	16.97	0.6256	2000
2/0	67.42	7/3.503	10.51	186	20.52	0.4959	3500
3/0	85.03	7/3.932	11.80	234	25.86	0.3939	3000
4/0	107.23	7/4.417	13.26	296	32.63	0.3119	2000
250	126.66	19/2.913	14.57	349	38.93	0.2642	2000
300	152.10	19/3.193	15.97	419	46.77	0.2199	3000
350	177.35	19/3.447	17.24	489	52.25	0.1887	3000
400	202.71	19/3.686	18.43	559	59.74	0.1650	2500
450	228.00	19/3.909	19.66	629	67.19	0.1467	2000
500	253.35	19/4.120	20.60	698	74.64	0.1321	2000
550	278.60	37/3.096	21.67	768	83.80	0.1202	2000
600	303.80	37/3.233	22.63	838	91.38	0.1102	2000
650	329.25	37/3.366	23.56	908	97.94	0.1016	2000
700	354.55	37/3.493	24.45	978	102.20	0.0944	3500
750	380.20	37/3.617	25.32	1049	109.60	0.0880	3000
800	405.15	37/3.734	26.14	1117	116.80	0.0826	3000
900	456.16	37/3.962	27.73	1258	131.50	0.0733	3000
1000	506.71	37/4.176	29.23	1399	146.10	0.0660	2500

АААЦ Цондуцтор Цабле

Стандард: БС ЕН50183

Кодно име	Израчуната површина	Број жица	Пречник		Тежина	Називна снага	Мак ДЦ отпорност на 20 ℃
Кодно име	Израчуната површина	Број жица	Жица	Конд	Тежина	Називна снага	Мак ДЦ отпорност на 20 ℃
	мм2		мм	мм	Кг/км	КН	Ω/км
Кутија	18.8	7	1.85	5.55	51.4	5.55	1.7480
Багрем	23.8	7	2.08	6.24	64.9	7.02	1.3828
Бадем	30.1	7	2.34	7.02	82.2	8.88	1.0926
Кедар	35.5	7	2.54	7.62	96.8	10.46	0.9273
Деодар	42.2	7	2.77	8.31	115.2	12.44	0.7797
Фир	47.8	7	2.95	8.85	130.6	14.11	0.6875
Хазел	59.9	7	3.30	9.90	163.4	17.66	0.5494
Бор	71.6	7	3.61	10.8	195.6	21.14	0.4591
Холли	84.1	7	3.91	11.7	229.5	24.79	0.3913
Виллов	89.7	7	4.04	12.1	245.0	26.47	0.3665
храст	118.9	7	4.65	14.0	324.5	65.07	0.2767
Мулберри	150.9	19	3.18	15.9	414.3	44.52	0.2192
Асх	180.7	19	3.48	17.4	496.1	53.31	0.1830
Елм	211.0	19	3.76	18.8	579.2	62.24	0.1568
Топол	239.4	37	2.87	20.1	659.4	70.61	0.1387
Сицаморе	303.2	37	3.23	22.6	835.2	89.40	0.1095
Упас	362.1	37	3.53	24.7	997.5	106.82	0.0917
Тиса	479.0	37	4.06	28.4	1319.6	141.31	0.0693
Тотара	498.1	37	4.14	29.0	1372.1	145.93	0.0666
Рубус	586.9	61	3.50	31.5	1622.0	173.13	0.0567
Сорбус	659.4	61	3.71	33.4	1822.5	194.53	0.0505
Арауцариа	821.1	61	4.14	37.3	2269.4	242.24	0.0406
Секвоја	996.2	61	4.56	41.0	2753.2	293.88	0.0334

АААЦ

Стандард: БС 3242

Кодно име	Називна површина	Број жица	Пречник		Тежина	Називна снага	Мак ДЦ отпорност на 20 ℃
Кодно име	Називна површина	Број жица	Жица	Конд	Тежина	Називна снага	Мак ДЦ отпорност на 20 ℃
	мм2		мм	мм	Кг/км	КН	Ω/км
Кутија	15	7	1.85	5.55	51	5.37	1.7495
Багрем	20	7	2.08	6.24	65	6.80	1.3840
Бадем	25	7	2.34	7.02	82	8.61	1.0934
Кедар	30	7	2.54	7.62	97	10.14	0.9281
-	35	7	2.77	8.31	115	12.05	0.7804
Фир	40	7	2.95	8.85	131	13.67	0.6880
Хазел	50	7	3.30	9.90	164	17.11	0.5498
Бор	60	7	3.61	10.83	196	20.48	0.4594
-	70	7	3.91	11.73	230	24.02	0.3917
Виллов	75	7	4.04	12.12	245	25.65	0.3669
-	80	7	4.19	12.57	264	27.58	0..3441
-	90	7	4.44	13.32	298	31.12	0.3023
храст	100	7	4.65	13.95	325	33.98	0.2769
-	100	19	2.82	14.1	326	33.93	0.2787
Мулберри	125	19	3.18	15.9	415	43.12	0.2192
Асх	150	19	3.48	17.4	497	51.64	0.1831
Елм	175	19	3.76	18.8	580	60.30	0.1568
Топол	200	37	2.87	20.09	659	88.41	0.1385
-	225	37	3.05	21.35	744	77.24	0.1227
Сицаморе	250	37	3.22	22.54	835	86.64	0.1093
Упас	300	37	3.53	24.71	997	103.50	0.09156
орах	350	37	3.81	26.67	1162	120.53	0.07860
Тиса	400	37	4.06	28.42	1319	136.85	0.06921
Тотара	425	37	4.14	28.98	1372	142.33	0.06656
Рубус	500	61	3.50	31.5	1620	167.71	0.05662
Сорбус	659.4	61	3.71	33.4	1822.5	194.53	0.0505
Арауцариа	700	61	4.14	37.26	2266	234.50	0.04047

АААЦ

Стандард: ДИН 48201

Кодни број	Израчуната површина	Број жица	Пречник		Тежина	Називна затезна чврстоћа	Мак ДЦ отпорност на 20 ℃
Кодни број	Израчуната површина	Број жица	Жица	Конд	Тежина	Називна затезна чврстоћа	Мак ДЦ отпорност на 20 ℃
мм2	мм2		мм	мм	Кг/км	даН	Ω/км
16	15.89	7	1.70	5.1	43	444	2.0910
25	24.25	7	2.10	6.3	66	677	1.3703
35	34.36	7	2.50	7.5	94	960	0.9669
50	49.48	7	3.00	9.0	135	1382	0.6714
50	48.35	19	1.80	9.0	133	1350	0.6905
70	65.81	19	2.10	10.5	181	1838	0.5073
95	93.27	19	2.50	12.5	256	2605	0.3579
120	116.99	19	2.80	14.0	322	3268	0.2854
150	147.11	37	2.25	15.8	406	4109	0.2274
185	181.62	37	2.50	17.5	500	5073	0.1842
240	242.54	61	2.25	20.3	670	6774	0.1383
300	299.43	61	2.50	22.5	827	8363	0.1120
400	400.14	61	2.89	26.0	1104	11176	0.0838
500	499.63	61	3.23	29.1	1379	13960	0.06709
625	626.20	91	2.96	32.6	1732	17490	0.0540
800	802.09	91	3.35	36.9	2218	22402	0.0418
1000	999.71	91	3.74	41.1	2767	27922	0.0335

АААЦ (карактеристике А2 проводника)

Стандард: ИЕЦ 61089

Кодни број	Израчунати Подручје	Број жица	Пречник жице	Пречник конд.	Линеарна маса	Оцењено Снага	Мак.ДЦ Отпор На 20℃
мм2	мм2		мм	мм	кг/км	кН	Ω/км
16	18.4	7	1.83	5.49	50.4	5.43	1.7896
25	28.8	7	2.29	6.87	78.7	8.49	1.1453
40	46.0	7	2.89	8.67	125.9	13.58	0.7158
63	72.5	7	3.63	10.8	198.3	21.39	0.4545
100	115	19	2.78	13.9	316.3	33.95	0.2877
125	144	19	3.10	15.5	395.4	42.44	0.2302
160	184	19	3.51	17.55	506.1	54.32	0.1798
200	230	19	3.93	19.65	632.7	67.91	0.1439
250	288	19	4.39	21.95	790.8	84.68	0.1151
315	363	37	3.53	24.71	998.9	106.95	0.0916
400	460	37	3.98	27.86	1268.4	135.81	0.0721
450	518	37	4.22	29.54	1426.9	152.79	0.0641
500	575	37	4.45	31.15	1585.5	169.76	0.0577
560	645	61	3.67	33.03	1778.4	190.14	0.0516
630	725	61	3.89	35.01	2000.7	213.90	0.0458
710	817	61	4.13	37.17	2254.8	241.07	0.0407
800	921	61	4.38	39.42	2540.6	271.62	0.0361
900	1036	91	3.81	41.91	2861.1	305.58	0.0632
1000	1151	91	4.01	44.11	3179.0	339.53	0.0289
1120	1289	91	4.25	46.75	3560.5	380.27	0.0258
1252	1439	91	4.49	49.39	3973.7	424.41	0.0231

АААЦ (карактеристике А3 проводника)

Стандард: ИЕЦ 61089

Кодни број	Израчунати Подручје	Број жица	Пречник жице	Пречник конд.	Линеарна маса	Оцењено Снага	Мак.ДЦ Отпор На 20℃
мм2	мм2		мм	мм	кг/км	кН	Ω/км
16	18.6	7	1.84	5.52	50.8	6.04	1.7896
25	29.0	7	2.30	6.90	79.5	9.44	1.1453
40	46.5	7	2.91	8.73	127.1	15.10	0.7158
63	73.2	7	3.65	10.95	200.2	23.06	0.4545
100	116	19	2.79	13.95	319.3	37.76	0.2877
125	145	19	3.12	15.6	399.2	47.20	0.2302
160	186	19	3.53	17.65	511.0	58.56	0.1798
200	232	19	3.95	19.75	638.7	73.20	0.1439
250	290	19	4.41	22.05	798.4	91.50	0.1151
315	366	37	3.55	24.85	1008.4	115.29	0.0916
400	465	37	4.00	28.0	1280.5	146.40	0.0721
450	523	37	4.24	29.68	1440.5	164.70	0.0641
500	581	37	4.47	31.29	1600.6	183.00	0.0577
560	651	61	3.69	33.21	1795.3	204.95	0.0516
630	732	61	3.91	35.19	2019.8	230.58	0.0458
710	825	61	4.15	37.35	2276.2	259.86	0.0407
800	930	61	4.40	39.6	2564.8	292.80	0.0361
900	1046	91	3.83	42.13	2888.3	329.40	0.0321
1000	1162	91	4.03	44.33	3209.3	366.00	0.0289
1120	1301	91	4.27	46.97	3594.4	409.92	0.0258
