Шта је голи кабл изнад главе?
Дефиниција надземног кабла

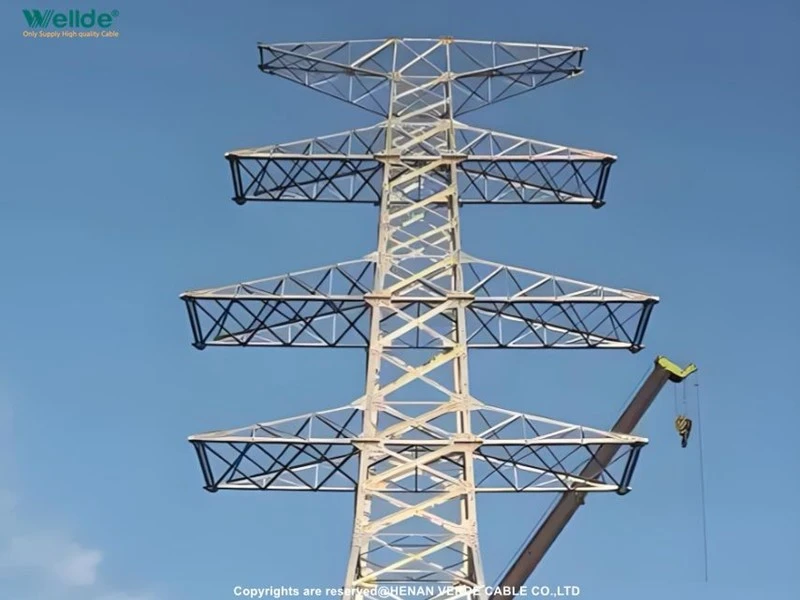

Без икаквог изолационог омотача, директно се поставља напољу на стубове и стубове, углавном се користи за високо{0}}/ултра{1}}високонапонске надземне далеководе.
Класификација надземних каблова
|
Скраћеница |
Пуно име |
Преглед структуре |
Типични сценарији примене |
|
АЦСР |
Алуминијумски проводник ојачан челиком |
Спољна алуминијумска жица (проводљива) + централно челично језгро (способно да издржи напетост) |
Високонапонски преносни магистрални вод, најмасовнији у домаћој електроенергетској мрежи и преносу и дистрибуцији у иностранству; Надземни вод 10кВ~500кВ |
|
АААЦ |
Сви проводник од алуминијумске легуре |
Све направљено од алуминијумске легуре једноструке жице упредене без челичног језгра |
Средњи и нисконапонски дистрибутивни водови, приобална корозивна окружења, лагана инсталација; 10~110кВ |
|
ААЦ |
Сав алуминијумски проводник |
Једнострука жица од чистог алуминијума упредена у целини, без језгра за ојачање |
Нисконапонска дистрибуција на кратким растојањима и огранци сеоске електричне мреже; Ниски напон Мањи или једнак 35кВ, водови малог распона |
|
ГС/ГВ |
Галванизед Стеел Странд |
Све вруће{0}}поцинковане челичне жице су уврнуте заједно и не-проводе (ретко се користе за ношење струје) |
Жица за уземљење за заштиту од грома, жица за држање торња и носач оптичког кабла (ОПГВ скелет) не преносе електричну енергију |

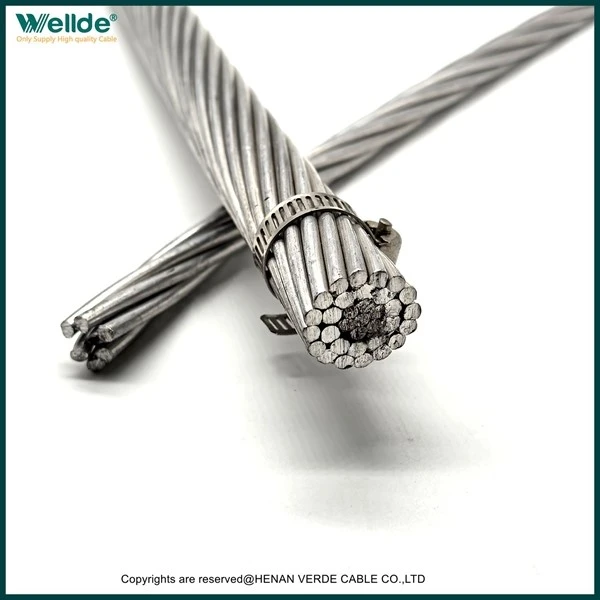

АЦСР алуминијумска жица са челичним језгром
Алуминијум: Проводљив (Алуминијум има одличну проводљивост и лаган је)
Челично језгро: способно само да издржи механичку затезну силу
Предности и недостаци: Најбољи баланс проводљивости и механичке чврстоће, највећа исплативост{0}}и универзални недостатак глобалне електричне мреже: електрохемијска корозија постоји на челичној алуминијумској контактној површини, а животни век је скраћен у високо корозивним обалним срединама
Коришћени напон: 10кВ, 35кВ, 110кВ, 220кВ, 500кВ високо-напонски надземни водови
ААЦ све алуминијумске жице
Цела алуминијумска жица нема челично језгро
Предности: Ниска цена;
Недостаци: Мала затезна чврстоћа, не може се инсталирати на великим распонима. Погодно за нисконапонске сеоске електричне мреже на кратким растојањима, градске 10кВ огранке и дистрибутивне водове малог распона
Није погодно за планинска подручја и велики{0}}пренос струје преко река
АААЦ жица од легуре алуминијума
Укупна употреба жице од легуре алуминијума магнезијума и силикона, без челичног језгра у поређењу са обичним чистим алуминијумом (ААЦ): већа затезна чврстоћа, јача отпорност на корозију у поређењу са АЦСР: мања сопствена тежина, нема електрохемијске корозије челичног алуминијума
Основни сценарио: Приобална и индустријска подручја са јаком корозијом
Галванизед Стеел Странд
Скоро да се не користи као струјна жица! Немогућност преноса електричне енергије, изузетно слаба проводљивост, ослањајући се искључиво на снагу метала за напрезање
Намена: ① Надземна жица за уземљење (жица за заштиту од грома) на врху преносних стубова ② Жица за повлачење затезања за стубове и гвоздене стубове
Посебно: ОПГВ композитна уземљена жица од оптичких влакана састоји се од челичних нити и оптичких влакана изнутра.
|
Модел |
Затезна чврстоћа |
Отпорност на корозију |
Цост |
Препоручени сценарији |
|
АЦСР |
★★★★★ |
★★★☆☆ |
умерено |
Велике удаљености, велики распон, главни високонапонски{0}}пренос |
|
АААЦ |
★★★★☆ |
★★★★★ |
Релативно висок |
Корозивна средина приобалног и хемијског постројења, средњенапонска дистрибуција |
|
ААЦ |
★★☆☆☆ |
★★★☆☆ |
Минимум |
Кратке удаљености нисконапонских{0}}огранака, мали-пројекти ограничени буџетом |
|
Галванизед Стеел Странд |
★★★★★ |
★★★☆☆ |
Ниско |
Забрањено је коришћење уземљених жица и каблова за пренос енергије |
